Система увлажнения воздуха и “умный дом”

Система увлажнения воздуха и «умный дом» – возможно ли объединить эти технологии в одно целое?

Система увлажнения воздуха и «умный дом» – возможно ли объединить эти технологии в одно целое? Домашняя автоматизация становится всё более востребованной у широкого круга потребителей. Современные разработки позволяют многим домашним устройствам решать повседневные задачи без участия человека.

Бренд системы увлажнения воздуха Universe является дочерним брендом для Buhler-AHS. Принцип увлажнения – прямое распыления воды в помещения. Система предназначена для установки в квартирах, жилых домах, офисах. Благодаря ряду уникальных инженерных решений, премиальная система Universe не требует профессиональной установки. При этом система отличается гигиеничностью самого высокого уровня.

Принцип действия форсуночных систем увлажнения Universe основан на распылении под давлением предварительно очищенной до дистиллированного состояния и обеззараженной воды непосредственно в воздух комнаты. Работа системы полностью автоматизирована благодаря использованию беспроводных пультов управления Boson, тем не менее иногда возникает необходимость интеграции с системой автоматики или системой «умный дом». Для этого центральный блок Universe имеет много возможностей.

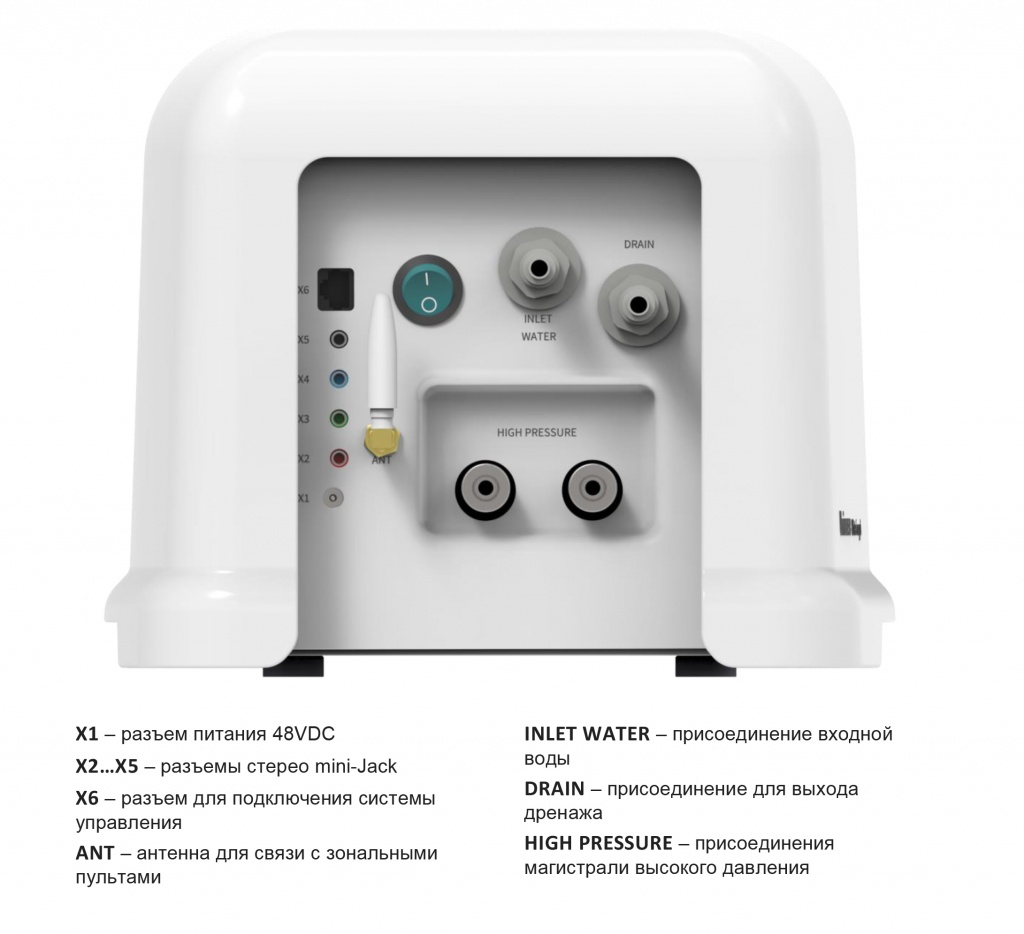

Давайте рассмотрим их подробнее. На иллюстрации показана панель разъемов центрального блока White Energy системы Universe.


Разъемы X2 – X5 предназначены для обеспечения взаимодействия системы увлажнения с умным домом.

Разъем X2 красного цвета – входы для внешнего запрета увлажнения и принудительного включения промывки, а именно:

Stop
– вход приоритетного запрета увлажнения, внешний беспотенциальный контакт, нормально открытый (для запрета увлажнения необходимо замкнуть).

Wash – вход, указывающий на необходимость начать промывку, внешний беспотенциальный контакт, нормально открытый (для промывки необходимо замкнуть).

Разъем X3 зеленого цвета – вход для внешнего запроса на увлажнение (Hum. Request), внешний беспотенциальный контакт, нормально открытый (для формирования запроса на увлажнение необходимо контакт замкнуть). Дополнительный контакт обеспечивает сервисное питание 12 В 10 мА постоянного тока для гигростата. Так как система Universe имеет только одну трассу высокого давления, то и сигнал запроса нужен один.

Разъем X4 синего цвета – вход для внешнего управления давлением в трассе в пределах 35 – 70 бар (PR Value). Это аналоговый сигнал 2 – 10 В.

Управление может быть обеспечено в 2 вариантах:
  • вариант 1 – управление внешним переменным резистором, при этом третий контакт обеспечивает сервисное напряжение;
  • вариант 2 – прямое подключение внешнего аналогового сигнала управления 2 – 10 В, при этом вход установки гальванически изолирован.
Разъем X5 черного цвета – это информационные ВЫХОДЫ ошибки и готовности:

  • ALARM – критическая ошибка, сигнальный релейный выход центрального блока, этот контакт разомкнут при нормальной работе и замывается при состоянии ошибки. Выключенная установка также замыкает этот контакт.
  • HP READY – наличие в трассе высокого давления, сигнальный релейный выход центрального блока, нормально открытый (замыкается, когда состояние готовности высокого давления в трассе достигнуто).
