Установка системы увлажнения – процесс, требующий ответственного и внимательного отношения. Благодаря инженерным решениям системы UniverseDIY можно монтировать самостоятельно, и это легче, чем может показаться на первый взгляд. Тем не менее, следует придерживаться ряда обязательных правил. Надежность системы, эффективность и безопасность ее работы зависят от качественного монтажа, поэтому перед тем, как его осуществить, необходимо тщательно ознакомиться с прилагаемой инструкцией или проконсультироваться со специалистами. В данной статье мы рассмотрим общие принципы того, как устроена система увлажнения, как происходит ее установка и в чем заключаются особенности монтажа.
Для предотвращения риска нанесения вреда здоровью, самому устройству и окружающему пространству необходимо заранее уделить внимание вопросу безопасности. А именно:
не допускать падений, ударов и прочих механических повреждений оборудования, а также сильной тряски и переворачивания центрального блока при транспортировке;
не допускать замораживания, охлаждения или перегрева устройства (оптимальная температура – от +5°С до +30°С);
во время хранения исключить попадание внутрь оборудования пыли, грязи, посторонних жидкостей, а также насекомых и шерсти;
оградить устройство от животных и детей;
помнить о правилах безопасного обращения с водопроводными и электросетями;
не включать систему при ее повреждении, неисправности или отсутствии каких-либо частей.
Храните, транспортируйте и устанавливайте оборудование только в соответствии с инструкцией, входящей в комплект поставки, или скачайте ее отсюда.

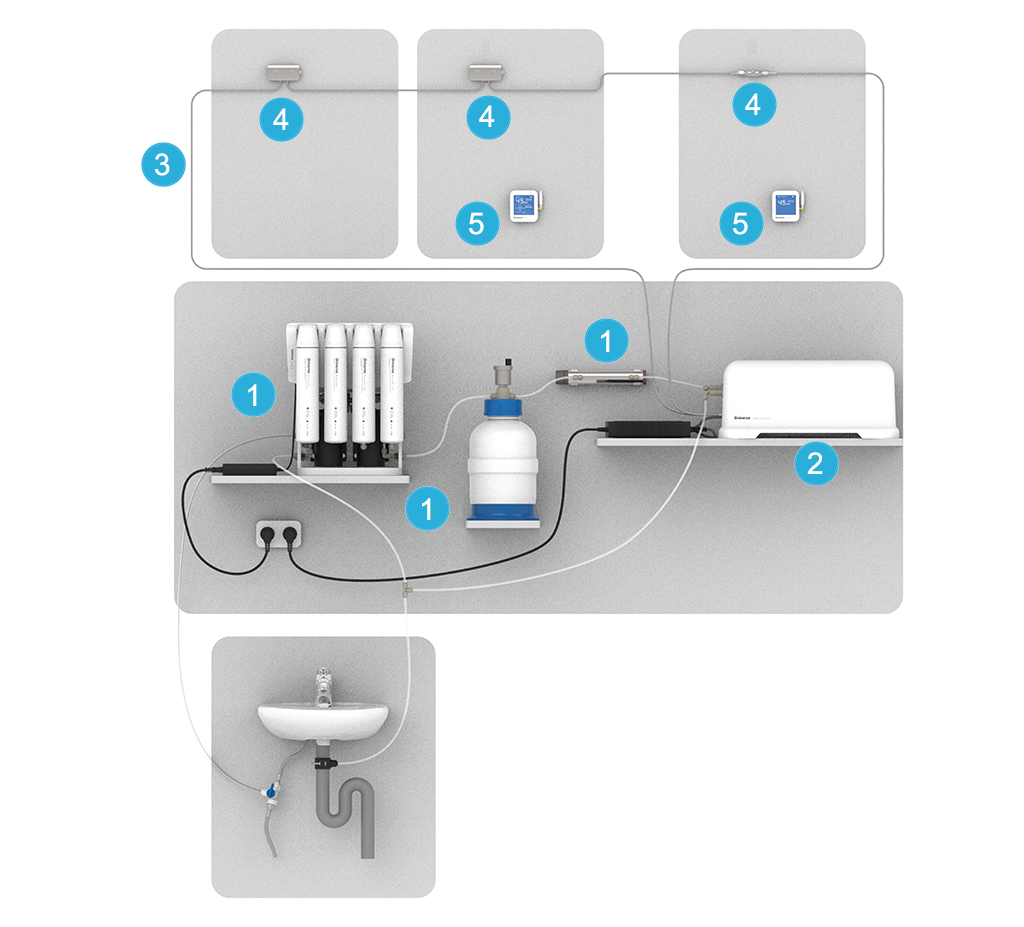

Прежде чем осуществлять монтаж системы увлажнения воздуха, нужно разобраться, из каких компонентов она состоит и какие функции выполняет каждый из них. В этом поможет наглядная схема:
Перед тем как распылить воду непосредственно в помещение, ее следует избавить от примесей и микроорганизмов. Для этого система оснащена многоступенчатой системой фильтрации, которая состоит из следующих компонентов:
- механический фильтр (опциональный модуль Brane Extra) удаляет песок, различные взвеси и прочие механические загрязнения. Устанавливается опционально, если водопроводная вода содержит большое количество посторонних примесей;Центральный блок подключается к электросети и канализации. С помощью насоса он направляет очищенную воду к форсункам, через которые происходит распыление в помещение.
Соединяются с остальными компонентами системы, образуя кольцевую магистраль. Состоят из внутреннего самоочищающегося слоя и верхнего армирующего. Благодаря покрытию из нержавеющей стали трубки можно сгибать при монтаже, придавая им нужную форму и не боясь их повредить.
Разветвители подключаются к кольцевой магистрали, после чего в них вкручиваются форсунки. Вода под давлением поступает к распыляющему отверстию и превращается в капли размером 5 – 20 микрон. Всего в разветвитель можно установить от одной до трех форсунок.

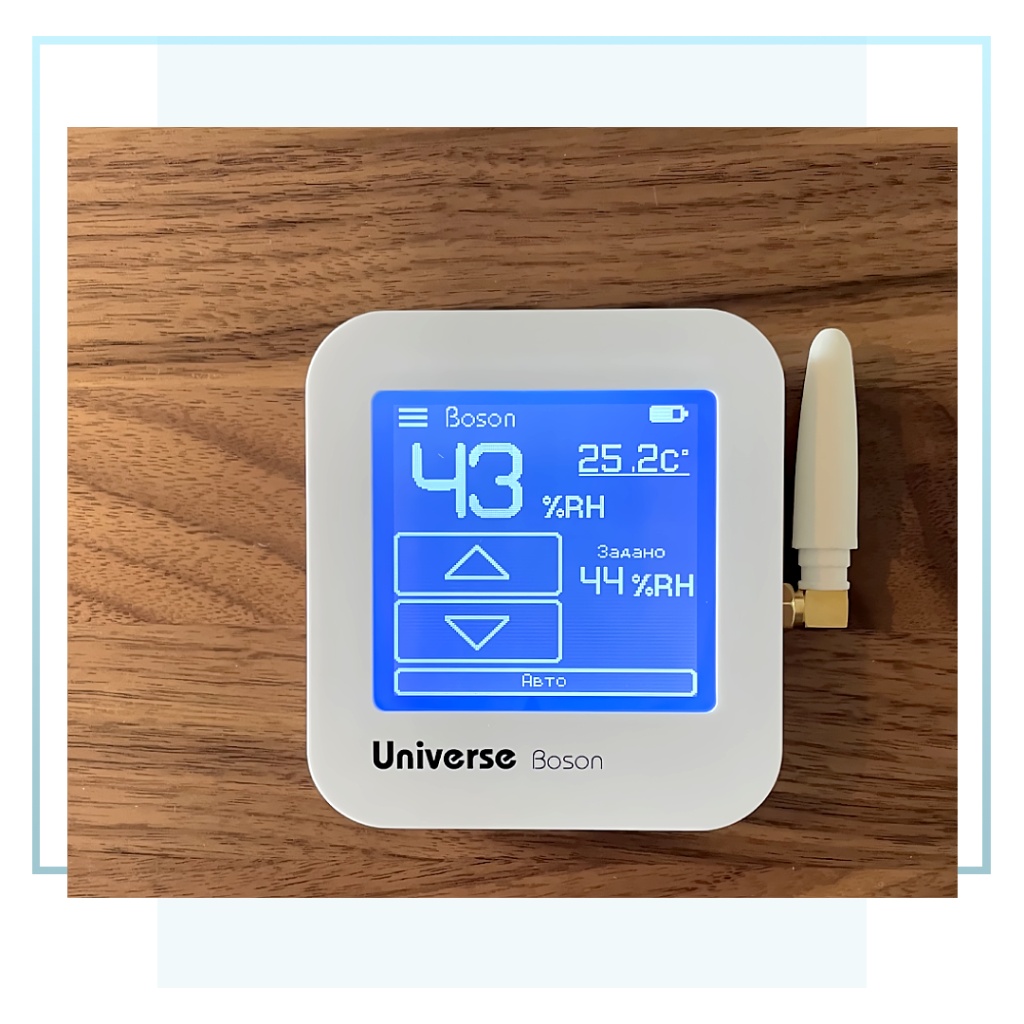

Основной зональный пульт Boson – электронный гигростат, способный управлять желаемым уровнем влажности и отображающий фактический уровень влажности. Дает команду системе на включение/отключение.
Вспомогательный пульт Shadow используется как дополнение к основному для предотвращения избыточного увлажнения. Его необходимо установить в то помещение, где есть форсунки, но отсутствует основной пульт.
Правильная установка системы увлажнения воздуха включает в себя предварительную подготовку – выбор места для монтажа и обеспечение всех технических требований. Только так работа системы будет корректной и безопасной. Обратите внимание на следующие моменты:
для установки выбирайте места, недоступные для детей и животных;
убедитесь, что на оборудование не будет попадать избыточное количество пыли, грязи, посторонних жидкостей;
в местах расположения всех компонентов не должно быть риска их повреждения, а также вероятности переохлаждения, замерзания или перегрева (например, монтировать устройство на открытом воздухе нельзя);
поверхность для установки должна быть ровной, прочной и устойчивой;
не располагайте компоненты системы рядом с чувствительными к воде поверхностями и предметами во избежание их порчи.
Также проверьте следующие важные технические аспекты:
доступ к электросети 220 В с заземлением (в процессе установки питание должно быть отключено);
соответствие качества подаваемой воды требованиям, изложенным в инструкции к устройству;
уровень давления входной воды;
возможность установки отвода дренажа в канализацию выше расположения сифона;
наличие свободной проходимости и минимально допустимого диаметра канализационных труб;
обеспечение оптимального расстояния между подключением к водопроводу, фильтрующим и центральным блоками.
Заранее нужно решить, как именно вы будете прокладывать трубки высокого давления. Необходимо рассчитать длину каждого участка будущей магистрали. Для того, чтобы зафиксировать трубки в нужных местах, стоит приобрести подходящие крепления.
Соединение трубок с тройниками и разветвителями осуществляется с помощью специальных фитингов. Собранная и смонтированная трасса из трубок высокого давления должна образовывать кольцо, замкнутое на центральном блоке: они монтируются к выходам с пометкой “High pressure”.
При монтаже помните о следующих простых правилах:
радиус изгиба трубок не должен быть меньше 25 мм;
они не должны контактировать с открытыми источниками тока во избежание замыкания;
нельзя прокладывать трубки там, где они могут замерзнуть – это приведет к их повреждению;
крепление трубок осуществляется каждые 50 см.
При работе устройства форсунка распыляет струю водяного тумана около 190 см длиной и примерно 30 см диаметром. Стоит учитывать это при выборе места расположения. Расстояние от форсунки до пола должно быть не менее 1,8 м, а до противоположных поверхностей и предметов – не менее 3 м. Нельзя размещать под факелом распыления электроприборы, а также высокие предметы (например, шкафы или открытые двери) во избежание появления конденсата. Не стоит монтировать форсунки над кроватью или диваном: распыление прохладной воды может вызвать дискомфорт. Также не устанавливайте их рядом с вытяжными решетками/диффузорами.
Есть два способа монтажа форсунок на стену:
открытый;
скрытый.
Для открытого монтажа на стену нужно установить магнитный кронштейн и к нему присоединить детали в следующем порядке:

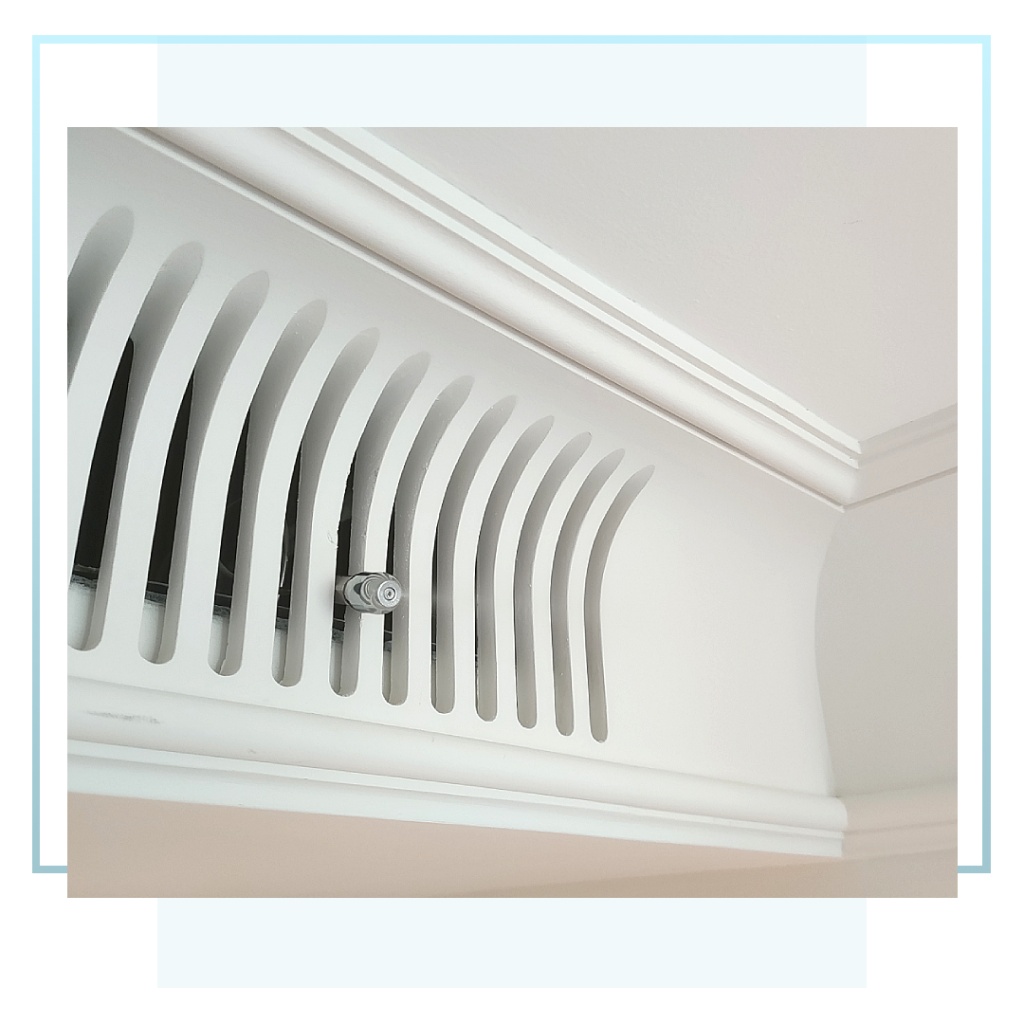

Если есть возможность разместить трубки внутри стены / за потолочным пространством, прорезав в них отверстие, предпочтительнее будет скрытый монтаж. Для этого используется магнитная пластина. Порядок действий схож с предыдущим:
Установка форсунок на потолок производится аналогичными способами.
Распаковывать фильтрующий и центральный модули стоит прямо перед тем, как планируется произвести монтаж системы увлажнения воздуха. В противном случае внутрь оборудования могут попасть посторонние вещества и элементы.

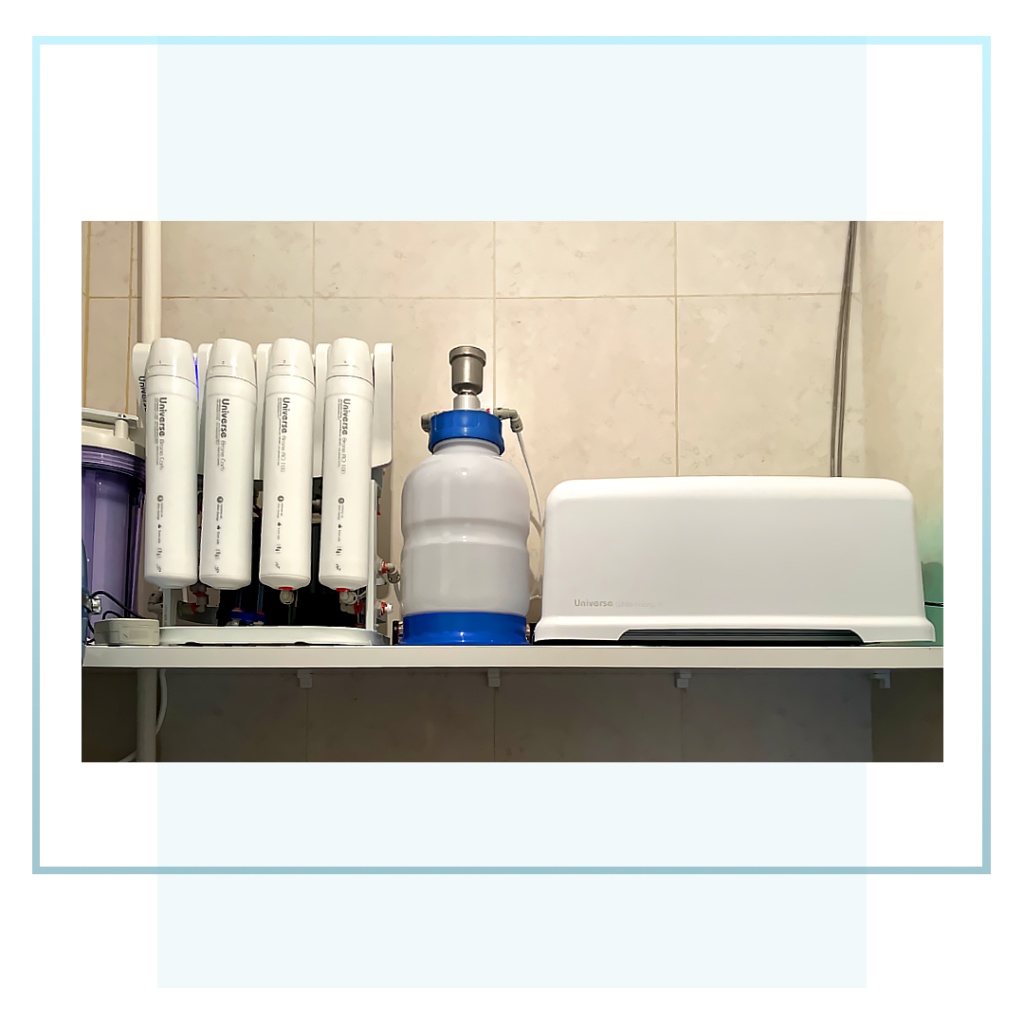

Размещать центральный и фильтрующий блоки нужно на твердой и нескользящей поверхности без наклона. На них не должны попадать прямые солнечные лучи и посторонние жидкости. Подключать систему к трубопроводу горячего водоснабжения нельзя. При установке обратите внимание на панели разъемов – к ним у вас всегда должен быть доступ.
Для надежного монтажа все трубки низкого давления должны быть ровно отрезаны. Сделать это нужно с помощью специального резака, входящего в комплект. Быстроразъемные фитинги позволяют подсоединить трубки к центральному модулю и вытаскивать их легко и быстро. Для этого используются входы “Inlet water” (для входной воды) и “Drain” (для дренажа).
Далее необходимо сделать следующее:
Перед включением системы необходимо убедиться, что все ее компоненты установлены и соединены правильно, в соответствии со схемами в инструкции.
Пульты управления можно прикрепить с помощью кронштейнов к любой подходящей поверхности. Она не должна быть металлической или содержащей массивные элементы из металла – так дальность работы элементов управления сильно уменьшится. Также в месте монтажа должна быть регулярная циркуляция воздуха.
Устройство крепится просто и быстро.
Затем следует произвести сопряжение пультов – вначале основного, затем вспомогательного. Для этого нужно поднести каждый пульт к центральному блоку ближе, чем на 1 м, и воспользоваться соответствующей кнопкой на их обратной стороне. Между сопряжениями должно пройти не менее 30 секунд. После этого центральный блок необходимо перезагрузить.
После того как установка системы увлажнения воздуха завершена, можно приступать к ее запуску. Для этого нужно произвести несколько финальных манипуляций.
Теперь система увлажнения подключена и полностью готова к работе. Помните: надежность, безопасность и долгий срок службы обеспечивают не только правильный монтаж, но и соблюдение условий эксплуатации устройства в дальнейшем.
