Как производится расчёт системы увлажнения воздуха

Для расчёта производительности системы увлажнения надо знать следующие параметры: объём помещения или скорость воздухообмена, температура в помещении, целевая влажность.

Объём воздухообмена – объём воздуха, подаваемого или удаляемого из помещения за час. Если установлена приточная вентиляция, то объём воздухообмена должен быть указан в соответствующей документации (обычно составляет от 1 до 2 объёмов помещения). Иначе принимается, что объём воздухообмена равен от половины до одного объёма помещения, при этом воздух поступает через неплотности окон и открытые форточки, а уходит через естественную вытяжную вентиляцию.

Расчёт производится по психрометрической диаграмме Молье, которая графически отображает связь между температурой воздуха, его влагосодержанием и относительной влажностью.

Ниже представлен расчёт для климатических условий Московской области.

Расчет системы увлажнения воздуха

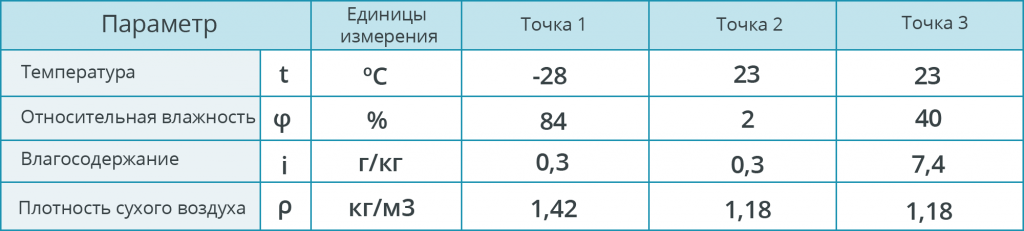

Точка 1 – параметры воздуха окружающей среды
Точка 2 – параметры воздуха в помещении без увлажнения
Точка 3 – принятые параметры воздуха в помещении

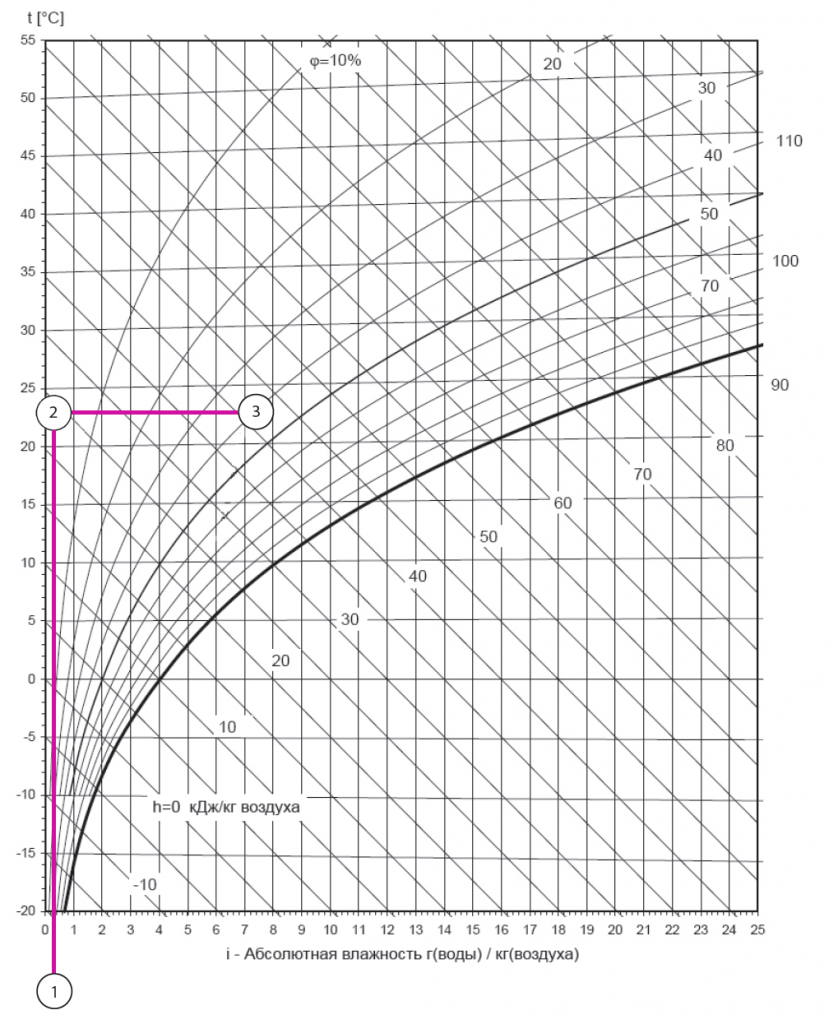

диаграмма Молье

Необходимое влагопоступление:

T = ( i3 - i2 ) × ρ = ( 7,4 – 0,3 ) × 1,18 = 8,4 г/м3

Для расчёта необходимой производительности системы увлажнения, нужно умножить необходимое влагопоступление на объём расходуемого воздуха:

Q = T × Vрасх. воздуха

Vрасх. воздуха – объём воздухообмена. Как уже говорилось, в зависимости от конструкции вентиляции и параметров окон может принимать значения от половины до двух объёмов помещения.

Так, для квартиры площадью 150 м2 с высотой потолков 3,5 м необходимая производительность системы увлажнения составляет 4,4 кг/час при объёме расходуемого воздуха равном объёму помещения (хороший воздухообмен без приточной вентиляции).
