Прокладка подводящих трубок

Композитные трубки White Ray имеют внешнюю оплетку из нержавеющей стали. Высокая прочность этого слоя создает запас по разрывному давлению в 15 раз. При этом сохраняется высокая гибкость и эластичность трубки.
Трубка проявляет высокую сопротивляемость к изломам и внешним механическим повреждениям.
Трубку можно прокладывать без дополнительной защиты.

Вы можете выбрать тип подключения - QUICK или DKOL

  1. Подключение типа QUICK выполняется руками с лёгким нажимом и рассчитано на 1000 присоединений.
    Вставьте наконечник композитной трубки White Ray + в коннектор QUICK до щелчка. Для отсоединения нажмите на кнопку коннектора. Отсоединять при отсутствии давления!

    Присоединение QUICK системы увлажнения воздуха Universe
  2. Подключение типа DKOL производится разводным ключом, герметизация достигается за счет специальной конструкции.
    Руками накрутите гайку наконечника DKOL трубки White Ray на ответную резьбу. Гаечным ключом доверните до упора для герметизации. Не прилагайте чрезмерных усилий!

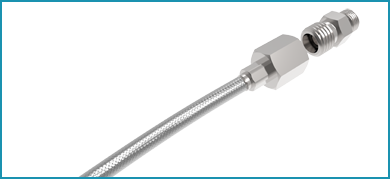

    Присоединение DKOL системы увлажнения воздуха Universe

Способы прокладки трубок

  1. за потолком
  2. за стенами и в шахтах
  3. внутри воздуховодов
  4. за мебелью или элементами интерьера
  5. открытая прокладка

Крепление композитных трубок

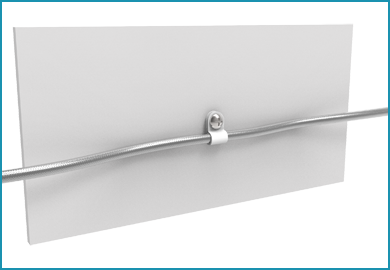

Крепление композитной трубки системы увлажнения воздуха

Композитные трубки, проложенные за потолком, в каналах и пустотах, можно не фиксировать дополнительно.

Тем не менее, мы рекомендуем фиксировать трубки в определённом положении при помощи любого подходящего крепления.






Рекомендации по прокладке трубок

  1. Трубки должны соединяться в одно кольцо от центрального блока через разветвители и соединители.
  2. Суммарная длина магистрали из трубок (в метрах) должна быть не больше, чем 1600 / (число форсунок Nova), но не более 200 м.
  3. Направление движения воды в магистрали не играет роли.
  4. На разветвителях и на центральном блоке коннекторы можно подключать в любом порядке.

Предупреждения

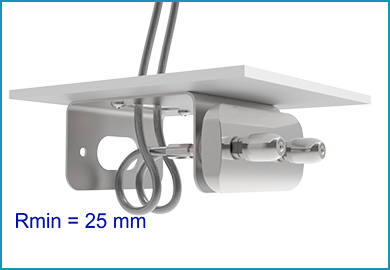

Минимальный радиус изгиба композитной трубки Universe White Ray
  • Минимальный радиус изгиба трубки 25 мм.

  • Не прокладывайте трубки в местах, где возможно замерзание.

  • Избегайте контакта трубки с оголенными проводами и контактами.





  • Советы

    1. В отличие от ряда других типов увлажнения, оборудование Universe легко можно установить как в строящийся, так и в готовый интерьер.
    2. Трубки защищены оплеткой из нержавеющей стали, они гибкие, прочные и имеют диаметр менее 5 мм. Их можно протягивать через узкие каналы.
    3. Трубки можно открыто проводить или спрятать их в предметах интерьера.
    4. Трубки и форсунки можно установить и полностью скрыто, для этого трубки протягиваются по воздуховодам или за потолком, разветвители устанавливаются за вентиляционными решетками, а в помещение выходят только распыляющие форсунки.

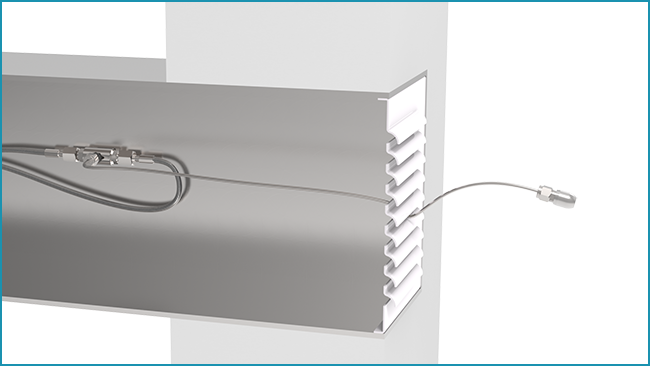

    Скрытый монтаж форсунки системы увлажнения воздуха Universe

    Этапы монтажа
