Монтаж центрального и фильтрующего блоков

Фильтрующий блок и центральный блок можно расположить в любом подсобном помещении с возможностью подключения к водопроводу и канализации. При этом важно учитывать, что температура в помещении не должна опускаться ниже нуля.

Подключение фильтрующего блока и центрального блока аналогично подключению бытового фильтра под мойку. Если у вас есть опыт работы с сантехническим оборудованием, это не составит проблемы. Иначе мы рекомендуем обратиться к специалистам («муж на час» или сантехник).

Этапы установки фильтрующего блока и центрального блока

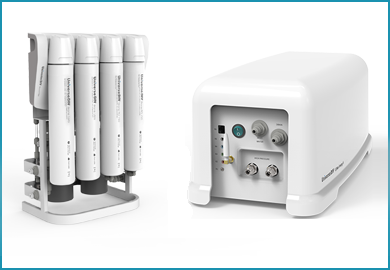

  1. Установите фильтрующий блок, центральный блок и накопительную емкость на ровной, твердой, устойчивой и не чувствительной к влаге поверхности.

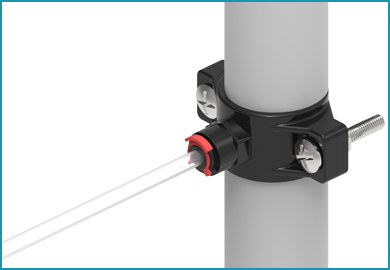

  2. Просверлите отверстие в сливной трубе под раковиной (выше сифона!) и подсоедините дренажную муфту (муфта рассчитана на сливную трубу диаметром 40 мм) для фильтрующего и центрального блоков.

    Вам потребуется дрель, сверло по металлу 8 мм и отвёртка.
  3. Перекройте подачу холодной воды к раковине, отсоедините гибкую подводку, идущую к смесителю.

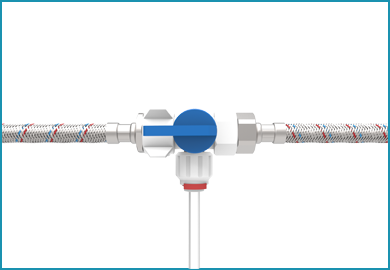

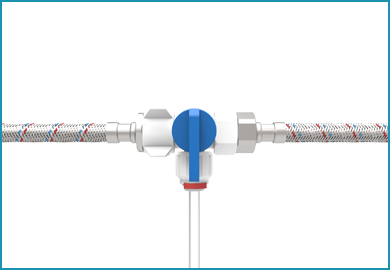

    Наверните прилагаемый пластиковый вентиль на водопроводную трубу и соедините его со шлангом гибкой подводки к смесителю.

    Вам потребуется разводной ключ.

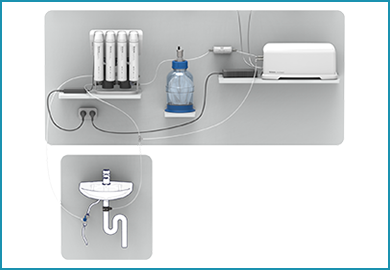

  4. Подключите фильтрующий блок и центральный блок к подаче воды, канализации и друг к другу с помощью трубок согласно схеме.

    Это делается руками, без использования инструмента.

    Подключите проложенные ранее трубки высокого давления White Ray (+) к центральному блоку.
  5. Откройте подачу холодной воды.

    Подключите фильтрующий блок и центральный блок к сети электропитания.
