Монтаж форсунок

Способы крепления

Этапы установки распыляющих форсунок

Способы установки форсунок на разветвители

Рекомендации по расположению форсунок

Форсунки вкручиваются либо в разветвитель типа Gravity, либо в упрощенный разветвитель типа Binary Sat (не показан). В один Gravity (+) можно установить до трёх форсунок. Неиспользуемые присоединения для форсунок на разветвителях закрываются заглушками Dot.
Разветвители монтируются при помощи быстрых магнитных креплений.
Для монтажа вам потребуются только отвертка и дрель.

Способы крепления

Монтаж на стену

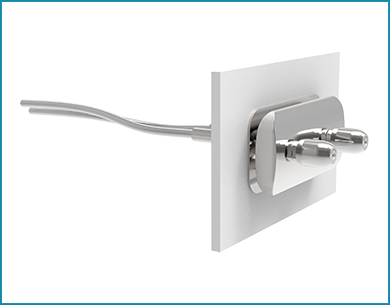

Скрытый монтаж подводящих трубок

Трубки уходят в стену через отверстия.

Установка на стену форсунки увлажнения Universe

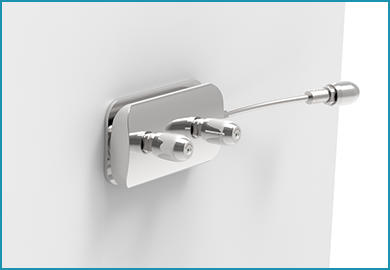

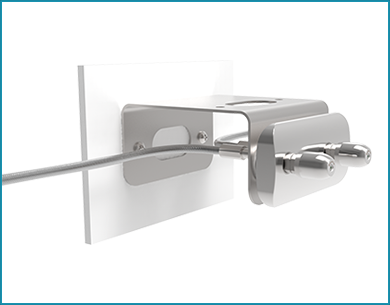

Открытый монтаж подводящих трубок

Трубки тянутся вдоль стены.

Установка на стену форсунки увлажнения воздуха

Монтаж на потолок

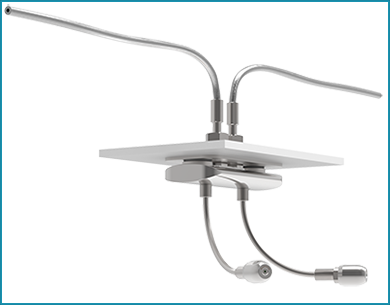

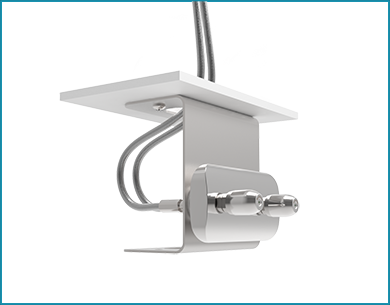

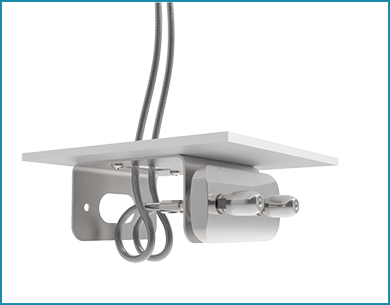

Установка на потолок возможна как при открытой, так и при скрытой (за потолком) подводке трубок. При скрытой подводке дополнительно устанавливаются гибкие удлинители Tunnel 10. Для открытой подводки возможны 2 варианта установки с кронштейном, причем при монтаже ближе к потолку нужно использовать поворотные шарниры Lens и сворачивать трубку в кольцо.

Установка на потолок форсунки системы увлажнения воздуха
Компактная установка на потолок форсунки увлажнения воздуха
Установка на потолок форсунки увлажнения в доме

Полностью скрытый монтаж

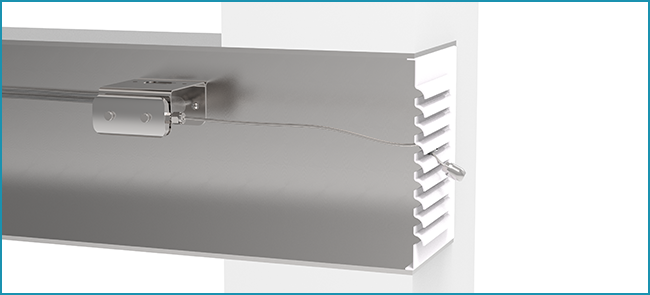

Гибкий удлинитель Tunnel 50 позволяет полностью скрыто установить разветвитель, если расположить его в воздуховоде, и вывести форсунку в помещение через решётку вентиляции.

Полностью скрытая установка форсунки увлажнения воздуха


Этапы установки распыляющих форсунок

Скрытый монтаж подводящих трубок

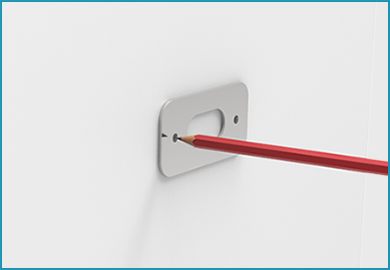

  1. В месте, выбранном для установки, подготовьте:

    - круглое отверстие размером 38 мм или продолговатое по контуру;

    - два отверстия диаметром 6 мм для дюбелей, если будете крепить пластину на них.

    Для этого приложите магнитную пластину как шаблон в месте установки и наметьте нужные отверстия.

    Скрытый монтаж форсунки системы увлажнения воздуха Universe

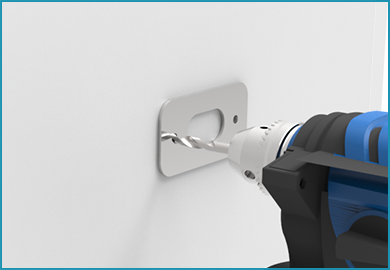

  2. Затем просверлите отверстия в намеченных местах.

    Отверстия для дюбелей должны быть диаметром 6 мм и глубиной ≥ 45 мм.

    Вбейте дюбели.

    Скрытый монтаж форсунки системы увлажнения воздуха Universe

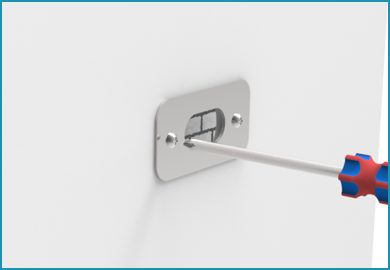

  3. Закрепите декоративную магнитную пластину GRAV-PLATE при помощи шурупов.

    Скрытый монтаж форсунки системы увлажнения воздуха Universe

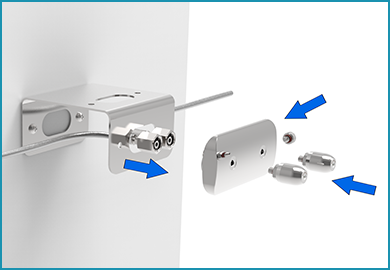

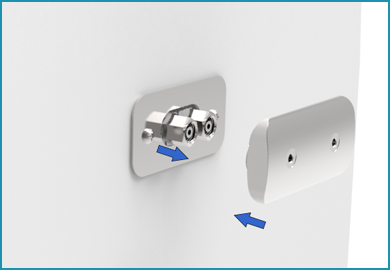

  4. Cоединение типа QUICK: вставьте коннекторы в разъемы соединителя до щелчка.

    Соединение типа DKOL: накрутите резьбу фитингов на соединитель и зафиксируйте при помощи гаечного ключа (без большого усилия).

    Прикрепите к магнитному кронштейну за счёт сильных магнитов на тыльной стороне.

    Скрытый монтаж форсунки системы увлажнения воздуха Universe
  5. Форсунки Nova вкрутите в разветвитель руками.

    Если нужно, сначала вкрутите в разветвители шарнир Lens или удлинитель Tunnel 10 и уже в них сами распыляющие форсунки.

    Скрытый монтаж форсунки системы увлажнения воздуха Universe
  6. Если вам нужно использовать все три отверстия, для бокового необходимо использовать гибкий удлинитель форсунки Tunnel 10, чтобы факел тумана не задевал стену.

    Скрытый монтаж форсунки системы увлажнения воздуха Universe

Открытый монтаж подводящих трубок

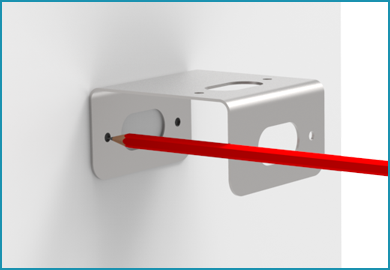

  1. Приложите к стене кронштейн и наметьте карандашом необходимые отверстия.

    Открытый монтаж форсунки системы увлажнения воздуха Universe

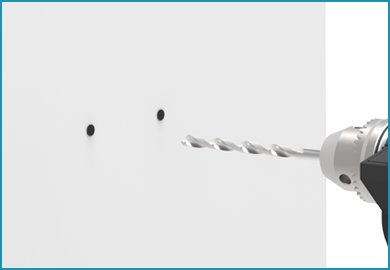

  2. Просверлите в стене отверстия диаметром 6 мм и глубиной ≥ 45 мм в отмеченных точках и вбейте дюбели.

    Открытый монтаж форсунки системы увлажнения воздуха Universe

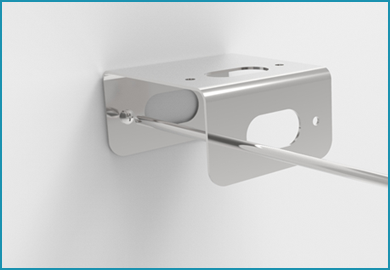

  3. Прикрепите магнитный кронштейн при помощи шурупов.

    Открытый монтаж форсунки системы увлажнения воздуха Universe

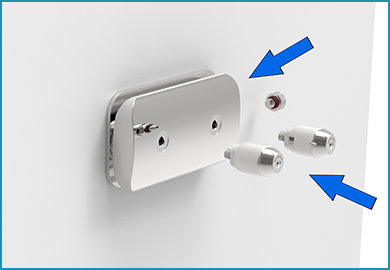

  4. Форсунки вкрутите в разветвитель руками.

    Если нужно, сначала вкрутите в разветвители шарнир Lens или удлинитель Tunnel 10 и уже в них сами распыляющие форсунки.

    Для соединения типа QUICK вставьте коннекторы в тело соединителя до щелчка.

    Для соединения типа DKOL накрутите резьбу фитингов на соединитель и зафиксируйте при помощи гаечного ключа.

    Открытый монтаж форсунки системы увлажнения воздуха Universe

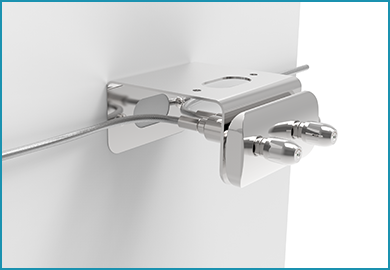

  5. Разветвитель прикрепите к магнитному кронштейну за счёт сильных магнитов на тыльной стороне.

    Открытый монтаж форсунки системы увлажнения воздуха Universe


Способы установки форсунок на разветвители

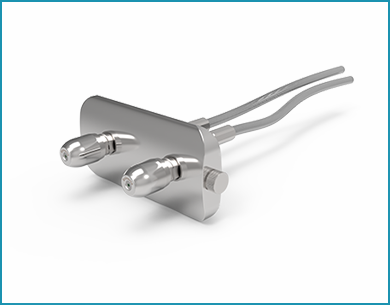

  1. Разветвители типа Gravity имеют 3 резьбовых отверстия для установки форсунок: два спереди и одно сбоку.

    Это позволяет установить от 1 до 3 форсунок Nova, что соответствует производительности 1,2 или 2,4 или 3,6 литра/час при максимальном давлении.
    Способы установки форсунок на разветвители увлажнения в квартире

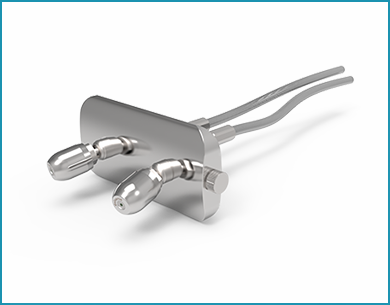

  2. Если на фронтальной стороне разветвителя планируется разместить две форсунки, рекомендуется использовать поворотную основу форсунки Lens для более равномерного распыления.

    Lens состоит из двух частей, соединённых герметичным шарниром, что позволяет изменять направление форсунки Nova в любую сторону на 25 градусов.
    Способы установки форсунок на разветвители системы увлажнения воздуха

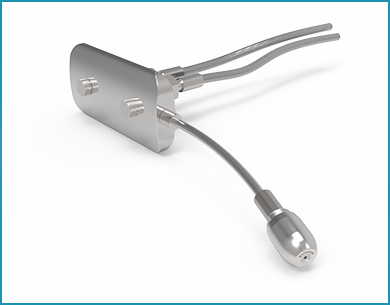

  3. При монтаже в неудобных местах, чтобы изменить направление струи тумана, используйте удлинитель форсунки Tunnel 10.

    Он вкручивается в резьбовое отверстие разветвителя, и уже в него вкручивается распыляющая форсунка.

    Удлинитель можно изогнуть руками, и он сохранит любую форму.
    Способы установки форсунок на разветвители системы увлажнения воздуха

Рекомендации по расположению форсунок

Минимальное расстояние от форсунок до пола - 1,8 м, до противоположных предметов - 3 м.

Рекомендации по расположению форсунок системы увлажнения воздуха

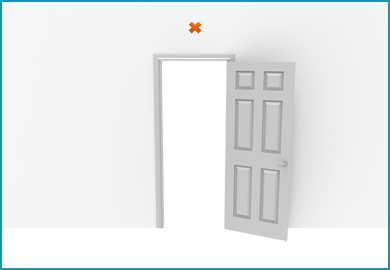

Под факелом распыления не должны располагаться:

- двери в открытом состоянии;

- шкафы и другие высокие предметы мебели;

- электронные приборы.

Рекомендации по расположению форсунок системы увлажнения воздуха

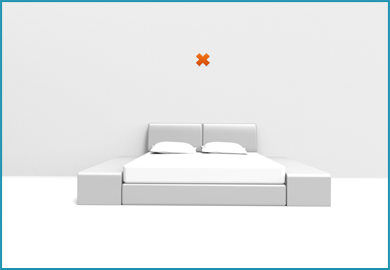

Не располагайте форсунки над кроватями и диванами, потому что создаваемая факелом тумана прохлада может доставлять дискомфорт.
